賽克斯電氣生產的SPHMV高壓固態軟啟動器適用于3kv 6kv 10KV電機軟起動，主要由晶閘管閥體組件，及組件控制與保護器件，接觸器等組成，通過對晶閘管進行相角觸發控制以降低加在電機上的電壓，然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩，直到電機加速到全速運行。起動完成，自動吸合旁路接觸器，切除啟動設備，系統全壓運行。根據不同電壓等，選擇可控硅（晶閘管）串聯的數量不同，并且每組晶閘管組件都裝有單獨過電壓保護單元及均壓單元。可控硅是無觸點的電子器件，不同于其他類型的產品需經常維護液體和部件等，把機械壽命變?yōu)殡娮釉褂脡勖?，連續運行數年也無需停機維護。

SPHMV高壓固態軟啟動器結構模塊化設計，安裝時只需連接電源線和電機線即可投入運行，在加高壓測試前，允許先使用低壓(AC380V)對整個系統進行測試。

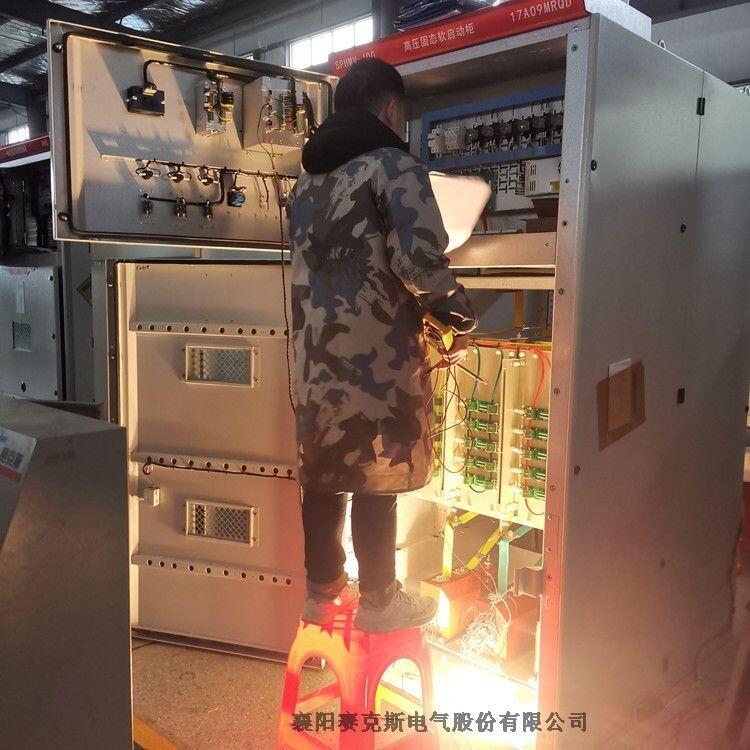

低壓測試步驟：

1.確認在電器部件上沒有任何電壓。

2.檢查所有的導線是否連接良好。

3.連接輸入電源(三相 AC380V)到軟起動裝置的輸入接線端子(R、S、T)。

4.將主控板上的三相同步插頭拔掉，插上低壓同步測試線，線的另一端經45K/3W電阻降壓后接至主回路進線端 R、S、T（在接線的時候應注意，主回路 R 與主板的 Va 相對應，S 與主板的 Vb 相對應，T 與主板的 Vc 相對應）。

5.將 AC220V 電源接在外控端子的 L、N 上。

6.將低壓測試負載接在 SPHMV 軟起動裝置的 U、V、W 端。

7.關閉裝置內部的欠壓保護功能(參見裝置內部接線圖)。

8.檢查所有的連線正確后，將柜內 QF 斷路器閉合。

9.關閉柜門，準備進行低壓測試。

10.接通 AC380V 電源，通過操作裝置面板上的起動、停止按鈕，觀察負載起動是否正常。
