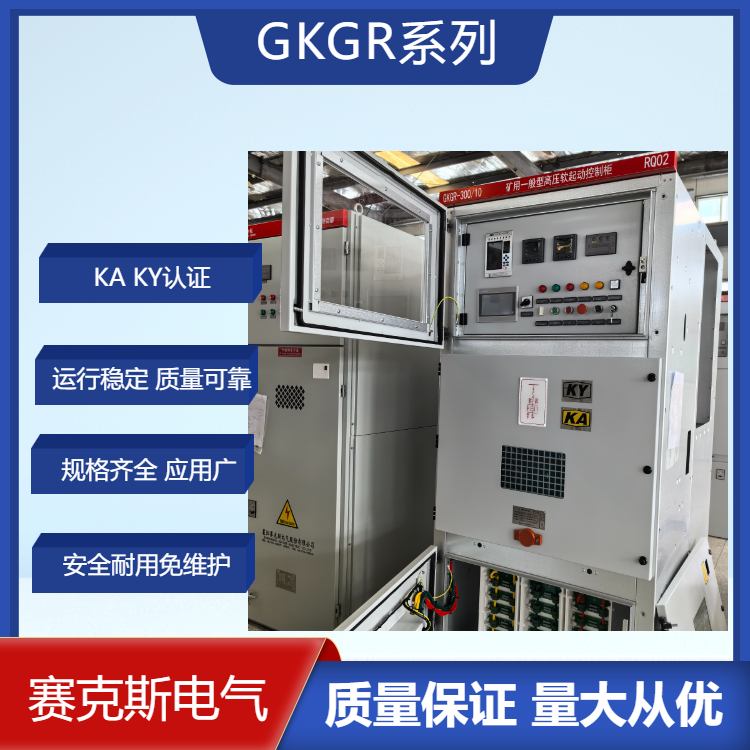

GKGR礦用一般型高壓軟起動柜作為輸配電系統中的高壓電機啟動設備，它采用高質量串聯用晶閘管，無級控制輸出電壓、使電動機平穩地起動 和停止。它具有過載、缺相、起動峰值過流等故障保護功能，使用它能有效 地避免因電動機起動電流過大給電網帶來的有害沖擊、能在有限的電網容量 下正常使用大功率電機并延長其使用壽命。

型號說明

產品型式

??軟起動柜為礦用一般型，標志為“KY”；

??軟起動柜為金屬非金屬礦山礦用產品，安全標志為“KA”

??軟起動柜主開關選用真空接觸器；

??軟起動柜為交流金屬封閉結構；

??軟起動柜可以實現電源進線、饋出功能。

主要技術參數

??a) 額定電壓：10kV

??b) 額定電流：300A、200A、100A

??c) 額定頻率：50Hz

??d)外殼防護等級：IP43。

使用環境條件

??軟起動柜的正常工作條件如下：

??a)周圍空氣溫度：-20°C?+40°C;

??b)海拔髙度：不超過1000m;

??c)周圍空氣相對濕度不大于95% (在25°C時）；

??d)在無顯著搖動與沖擊振動的地方；

??e)在無破壞絕緣及腐蝕金屬的氣體和蒸汽的環境；

??f)允許在少量垂直滴水的地方；

??g)應水平安裝（傾斜度不超過5°) ；

??h)軟起動柜需要外部電壓互感器提供主回路電壓測量信號（AC100V）；

??i)控制回路電源（220V）由外部提供。

產品結構

GKGR礦用高壓軟啟動柜結構化設計，整體結構分為 3 個相互絕緣的部分。由高壓可控硅模塊、可控硅保護部件、真空開關 部件等組成的高壓回路；由光纖觸發部件、信號采集與保護部件組成的可控硅觸發及信號采集與系統保護單元；由系統控制與顯示部件構成的系統控制和人機交互單元；3 個單元之間相互絕緣，做到高、低壓之間的可靠隔離，確保運行使用安全。

使用場景

GKGR礦用一般型高壓軟起動柜 一體柜主要針對礦山行業研發制造的一種高壓電機軟起動裝置,通過礦安KA認證，主要用于各種礦山企業中的礦用風機、水泵、破碎機等，GKGR起動柜可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機檢測時間。
